МЕТОДИКА РІШЕННЯ
Із таблиці №3 і №4 для визначеного варіанту завдання виписати розміри приміщення, вікон, дверей, час розвитку пожежі, вид горючої речовини, лінійну швидкість поширення горіння.
Для заданої горючої речовини з таблиці №2 додатків виписати параметри:
vmo - масова швидкість вигоряння, кг/(м2 хв);
Q н/ - нижча теплота згоряння речовини, кДж/кг;
v0 п - питомий теоретичний об’єм повітря, м3/кг;
v0 пг - питомий теоретичний об’єм продуктів згоряння, м3/кг;
h - коефіцієнт повноти згоряння.
Розрахувати радіус поширення пожежі Rпож на задані моменти часу.
В залежності від форми розвитку пожежі розрахувати площу пожежі Sпож на задані моменти часу.
Визначити загальну площу розкритих отворів і площу отворів, що працюють на притоку.
Приймається, що розкриваються всі отвори, які потрапляють у зону горіння. В разі розташування отворів на різних рівнях, на притоку працюють нижні отвори, а на витоку – верхні. Якщо отвори знаходяться на одному рівні, то на притоку повітря працює лише 1/3 площі всіх отворів:
S прит = Sотвор/3
Визначається коефіцієнт надлишку повітря по номограмі.
- Розрахувати співвідношення
Sпож/Sпідл і Sпритоку/Sпож.
За значенням Sпож/Sпідл визначити тип кривої (суцільна або пунктирна), а за значенням Sпритоку/Sпож – номер кривої.
Для зручності всі необхідні дані заносимо в таблицю.
|
Час, хв. |
S пож |
S притоку |
S приток/Sпож |
S пож/
S підл. |
Тип і номер кривої |
a |
На осі абсцис номограми № 1 знаходимо значення питомого теоретичного об’єму повітря vпо, від якого проводимо вертикаль до перетину із визначеною кривою. На осі ординат визначаємо значення коефіцієнту надлишку повітря

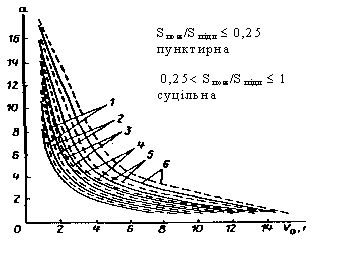

Номограма №1 визначення коефіцієнту надлишку повітря
|
Крива 1 – SПРИТОКУ /SПОЖ. < 0,042 |
Крива 4 – SПРИТОКУ /SПОЖ. < 0,167 |
|
Крива 2 – SПРИТОКУ /SПОЖ. < 0,056 |
Крива 5 – SПРИТОКУ /SПОЖ. < 0,25 |
|
Крива 3 – SПРИТОКУ /SПОЖ. < 0,1 |
Крива 6 – SПРИТОКУ /SПОЖ. < 0,33 |
Розрахувати фактичний питомий об’єм продуктів згоряння з урахуванням надлишку повітря:
Розраховується приведена масова швидкість вигоряння речовини vm. Масова швидкість вигоряння речовини змінюється в залежності від часу розвитку пожежі.
Визначити ТПОЖ у першому наближенні. Для визначення коефіцієнта надлишку повітря, питомої теплоємності продуктів горіння, об’єму продуктів горіння необхідно попередньо задатися температурою пожежі в першому приближенні (Тпож). Значення температури пожежі вибирається виходячи із співвідношення SПОЖ/SПІДЛОГИ або попереднього розрахунку за методикою стандартного температурного режиму пожежі, якщо час вільного розвитку більший за 10 хвилин.
t = 345 lg (8t +1) , 0 С
де t - час вільного розвитку пожежі -10, хв.
Розрахувати об'ємну теплоємність газового середовища в приміщенні під час пожежі;
Розрахувати значення приведеного ступеню чорноти системи "полум'я – поверхня будівельної конструкції":
Визначити повну поверхню теплообміну. В якості поверхні теплообміну приймається поверхня конструкцій що огороджують Sогор яка визначається як сума поверхонь стін, підлоги і стелі, які сприймають тепловий потік. Якщо пожежа відбувається в декількох суміжних приміщеннях, то площу конструкцій, що огороджують можна визначати як суму площ конструкцій кожного приміщення:
Розрахувати адіабатичну температуру горіння:
Розрахувати температуру пожежі в приміщенні на заданий час розвитку.
 .
Провести порівняння розрахованої температури пожежі з попередньо заданими значеннями температури в першому наближенні. При розбіжності більш 10% необхідно задатися новим значенням температури і повторити розрахунок. При цьому отримане значення температури пожежі приймають за друге наближення.
Визначити координати х і у точки приміщення, у якій визначається температура пожежі. Початок відліку приймається від осередку пожежі.
Розрахувати значення температури в заданих точках приміщення на заданий час вільного розвитку пожежі:
де х0 = 0,25 l, y0 = 0,5h.
Розрахувати висоту нейтральної зони (значення висоти нейтральної зони від нижнього краю отвору) по формулах:
- якщо повітрообмін здійснюється через один отвір:
якщо повітрообмін здійснюється через витяжний і приточний отвори:
де hпр – висота приточного отвору,
Тпг – температура пожежі в приміщенні;
Тпг – температура повітря
S пр – площа приточного отвору;
S вит – площа витяжного отвору.
Н – висота між центрами приточного і витяжного отворів.
|
